系统介绍

DTC500型热電偶、热電阻自动检定系统满足自动检定/校准各种工作用热電偶（S、R、B、K、N、J、E、T、EA-2）、工业热電阻（分度：Pt10、Pt100、Cu100、Cu50（二線、三線、四線制）等；AA、A、B、C等级别）、一體化温度变送器、可检定/校准玻璃液體温度计、压力式温度计、双金属温度计。检定程序及结果均符合國家有关现行计量检定规程。

1.检定系统是由高精度数字控温仪、扫描开关、油槽、水槽、热電偶检定炉、自动检定软件、计算机、打印机、RS232接口等组成的自动测试、控制系统；是集智能化自动测试和检定于一體的新型温度计量标准装置。

2.恒温槽、高温炉可通过上位机完成控制设定；检定过程无需人工干预。系统可按照检定规程自动实现温度调节、测量通道控制、数据采集与处理、报表与证书输出等功能，并可根据实际需要进行调整。

3.检定热電阻、热点偶时可分组检定，一批最多处理9以上组被检（每组最多检定支数与配套的扫描开关数量有关），检定过程中可根据情况在任意设定检定点检测任意一组，在检定量较大时可提高工作效率。

4.控温仪采用PID自动控制调节参数，為精密温度控制提供了必要的基础条件；完善的供電回路保护措施。高可靠性、安全性，具有高温自动报警和自处理功能。

5.参考端温度测量在检定廉金属热電偶(如K、N、J、E等分度号)时，允许选择“参考端温度补偿”功能，提供两种可选择的参考端处理方法。

6.检定系统具有设计先进、结构合理、软件功能齐全、操作方便、量值传递准确可靠、抗干扰能力强、使用灵活等突出特点。系统中的检定软件及核心硬件均由我公司独立开发, 软件著作编号：2020SR1084446

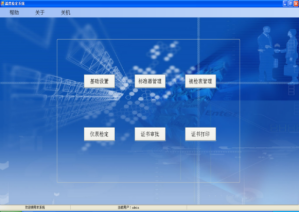

系统软件

检定系统软件是运行在中文Windows环境下的测控软件，包括热電偶检定、热電阻检定（包含一體化温度变送器）和温度二次仪表检定三大部分。

■自动检测、自动识别：在连接好被检仪器后，校准软件可自动测试热電偶开路、反接等情况，同时软件可进行自动识别连接仪器的分度号等；测试符合《JJF 1098-2003热電偶、热電阻自动测量系统校准规范》；

■自带数据库：软件可全自动运行校准或检定程序，生成相应记录、证书、统计报表等。证书模板可按需自定义设置。软件自带数据库，数据自动存储。提供多种条件查询功能；

■自我评定功能：系统可对校准过程中的数据进行统计分析，如寄生電势、测量重复性、温度偏差/波动、环境干扰标准器具不确定性等，得出总體扩展不确定度等报告。无需人工计算系统的不确定度；

■检定过程的有关参数可分别显示在检定界面上的各显示表格中，直观、形象特色。

■恒温设备控温过程自动绘制温度曲線（温度—时间关系曲線）。具有自动判断温度稳定倒计时功能，能自动采集数据并自动切换到下一工作点。

■检定数据与记录曲線可以以文件形式保存在硬盘上,检定数据自动存入数据库,可随时查询，统计，打印。

■检定记录可以重复多次或者分次检定，可以大大的提高工作效率。

执行的检定规程、校准规范

SLDQB500-2017  北京斯莱德热電偶、热電阻自动检定系统企业标准

JJG141-2013       工作用贵金属热電偶检定规程

JJF1637-2017      廉金属热電偶校准规范

JJG368-2000       工作用铜-铜镍热電偶检定规程

JJG75-1995         标准铂铑10-铂热電偶检定规程

JJG115-1999       标准铜-铜镍热電偶检定规程

JJF1098-2003      热電偶、热電阻自动测量系统校准规范

JJG229-2010       工业铂、铜热電阻检定规程

JJG130-2011       工作用玻璃液體温度计检定规程

JJG310-2002       压力式温度计检定规程

JJG226-2001       双金属温度计检定规程

JJF1183-2007      温度变送器校准规范
